Inteligentna rezydencja KNX w Wielkopolsce

W prywatnej rezydencji w Wielkopolsce zaprojektowaliśmy i uruchomiliśmy rozbudowany system automatyki budynkowej oparty na standardzie KNX. Jego zadaniem było połączenie wielu niezależnych instalacji w jeden spójny system, który pozwala zarządzać komfortem, klimatem, oświetleniem, stolarką, bezpieczeństwem oraz wybranymi elementami otoczenia budynku.

Realizacja obejmuje rozwiązania różnych producentów, zintegrowane w ramach jednej infrastruktury KNX. Dzięki temu użytkownicy mogą korzystać z centralnego i zdalnego sterowania, a automatyka może reagować na określone zdarzenia i warunki panujące w budynku oraz jego otoczeniu.

Oświetlenie dopasowane do każdej sytuacji

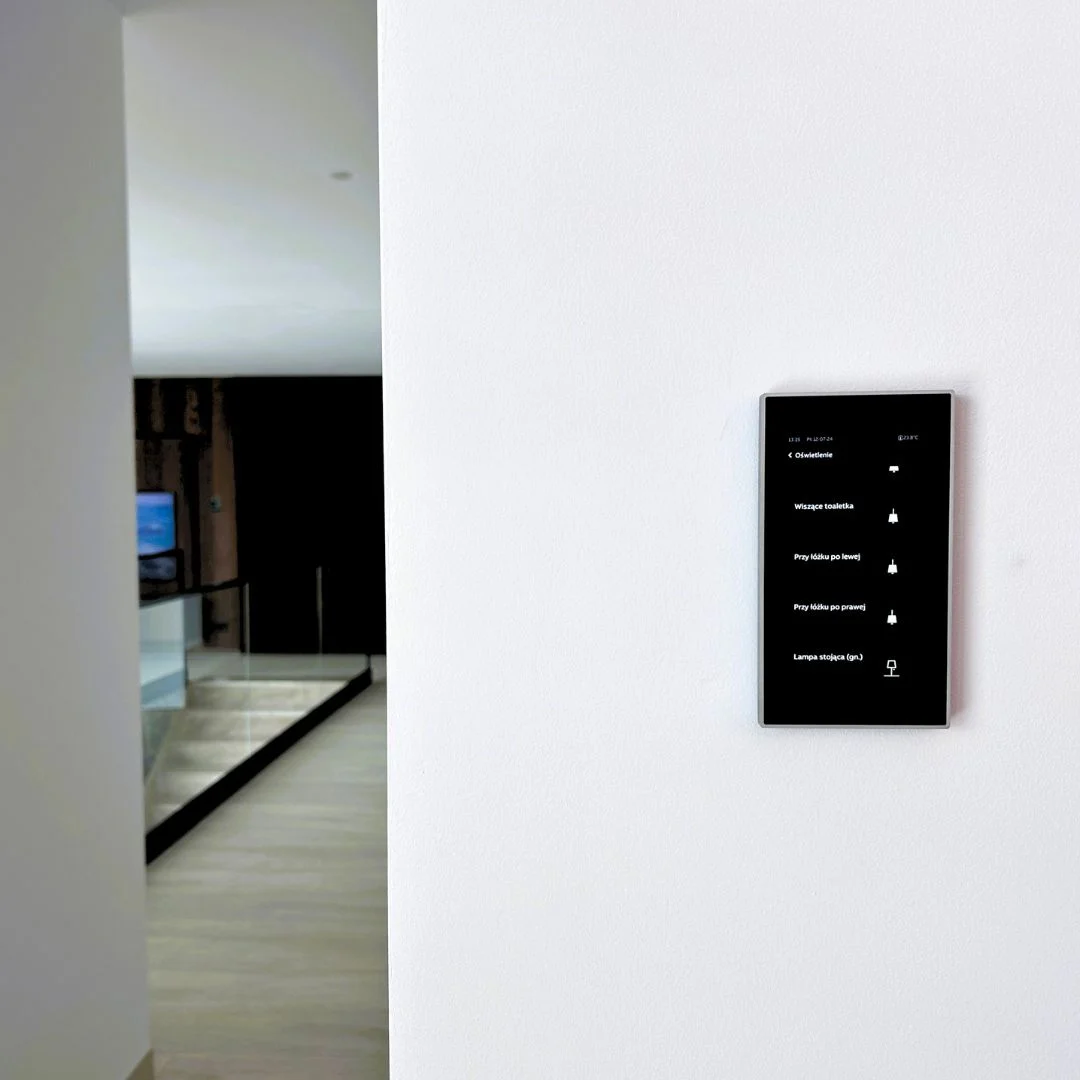

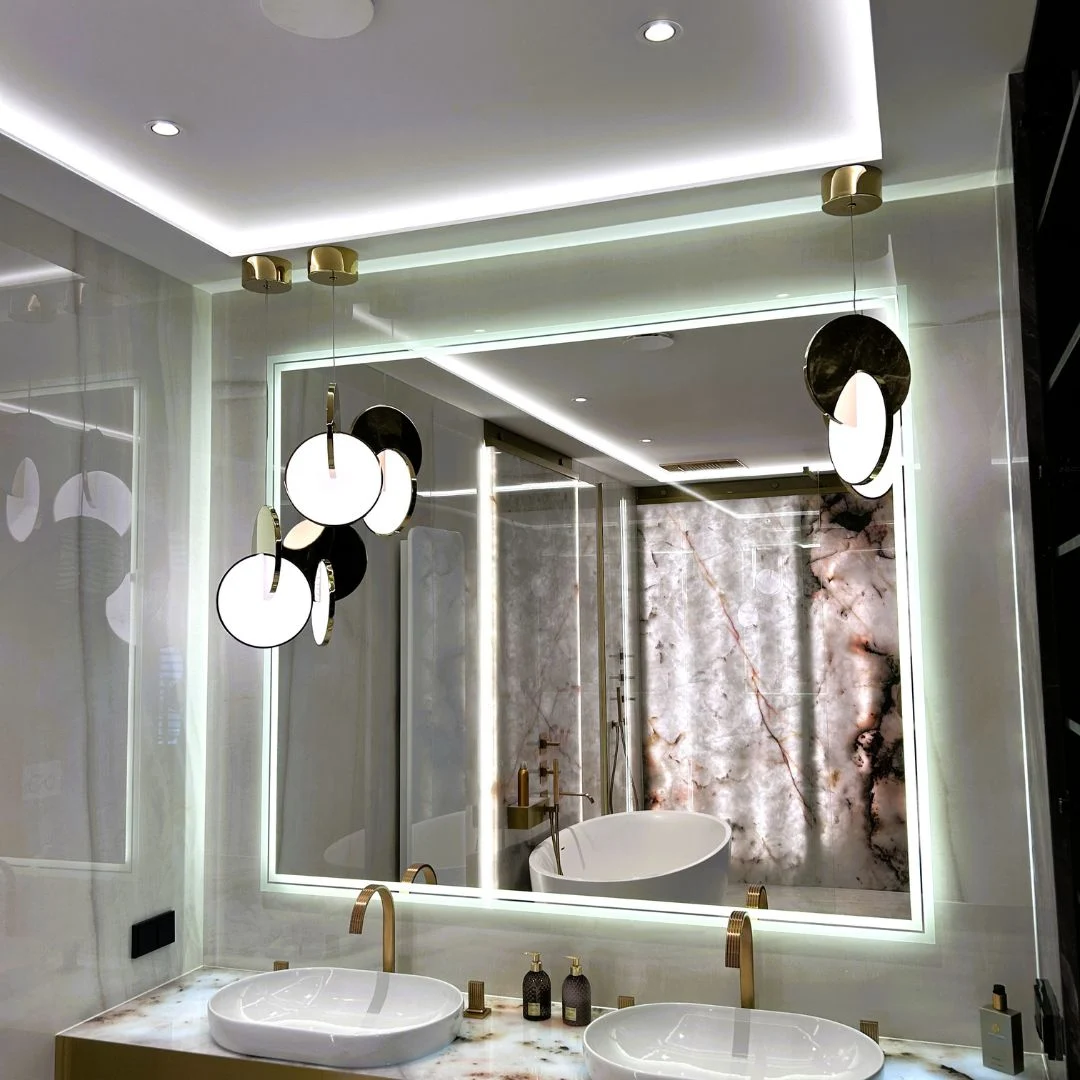

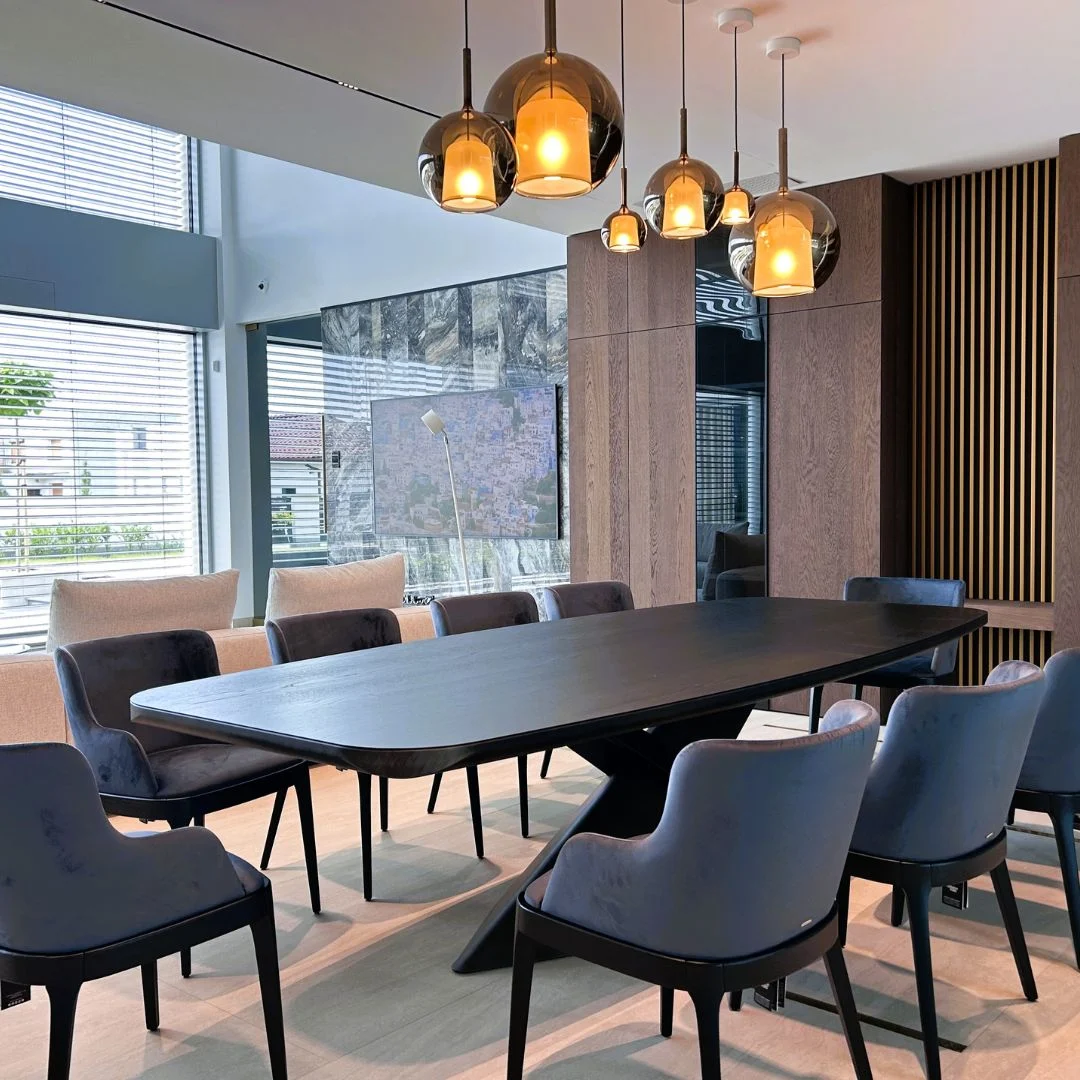

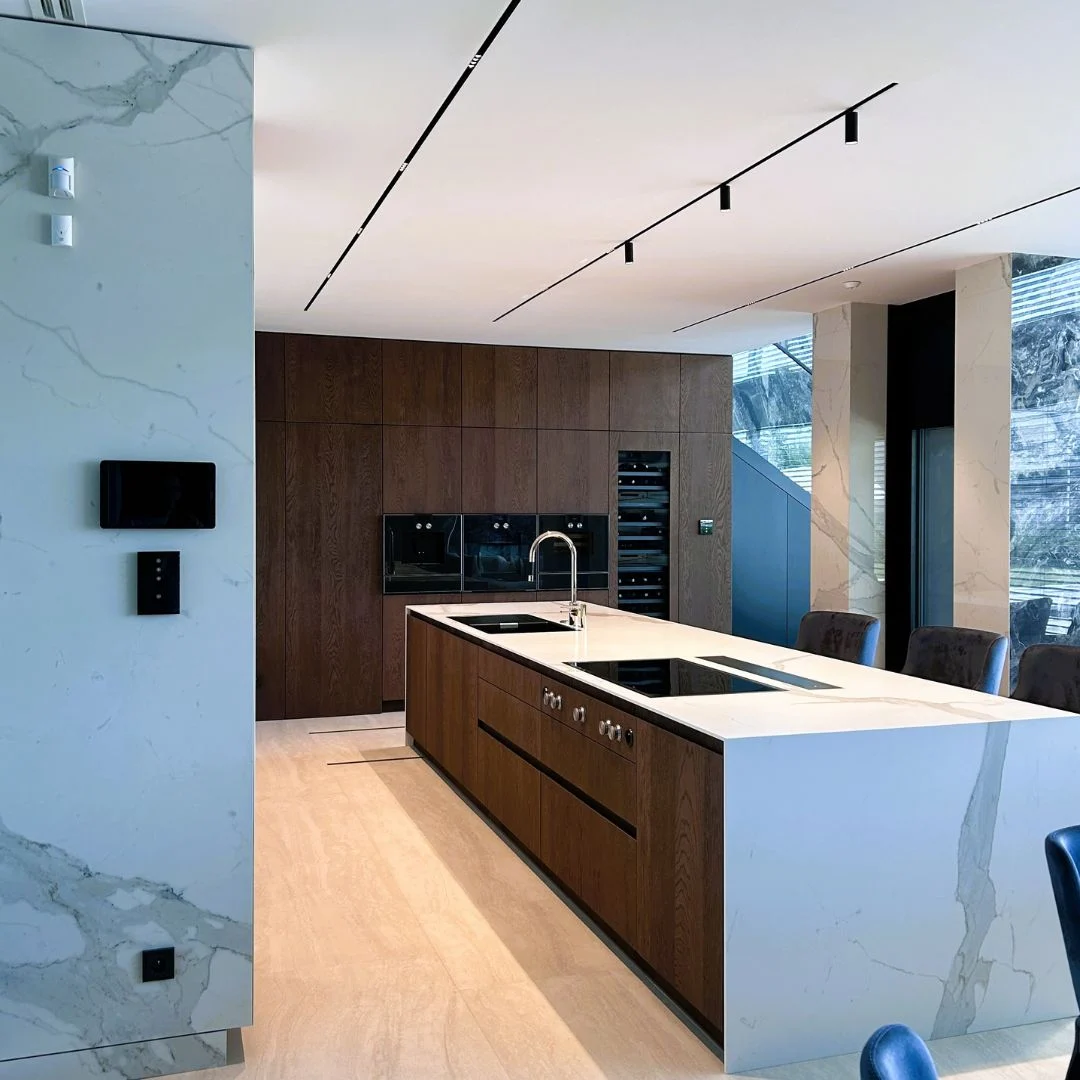

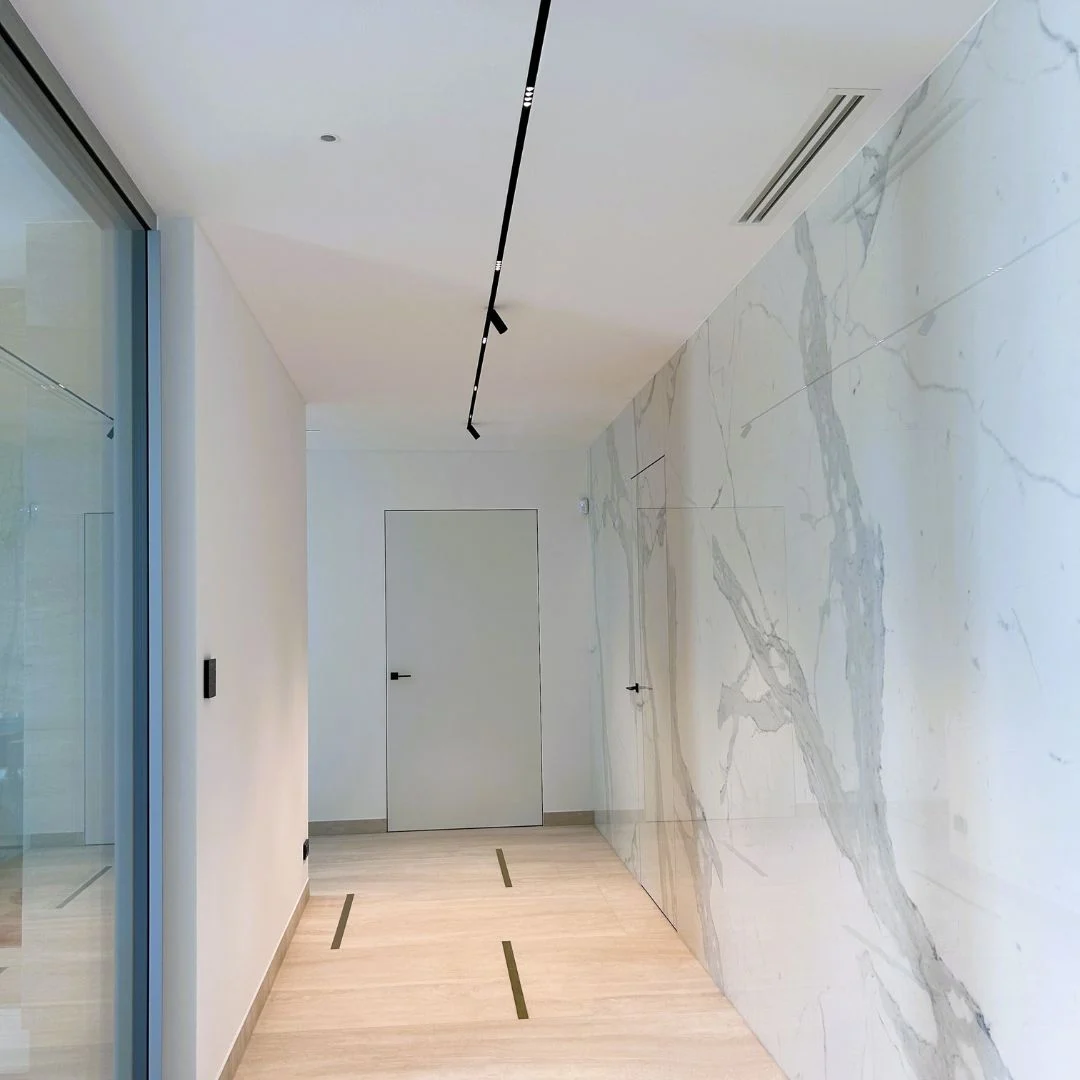

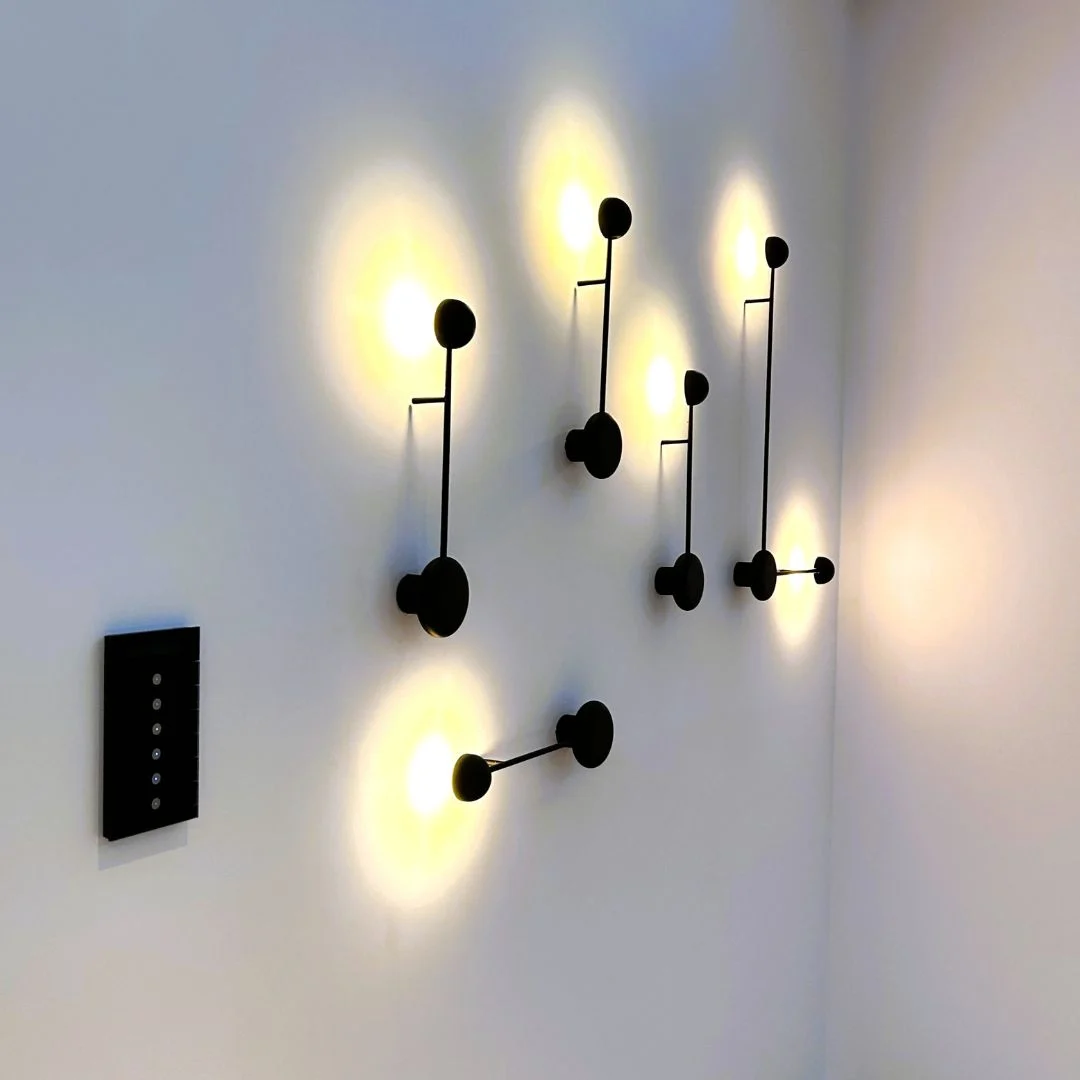

System obejmuje kompleksowe sterowanie oświetleniem wewnętrznym i zewnętrznym. Zastosowaliśmy zarówno klasyczne sterowanie ON/OFF, jak i rozwiązania DALI oraz oświetlenie LED RGBW.

Automatyka obejmuje również oświetlenie ogrodu oraz budynku gospodarczego, pozwalając zintegrować kolejne elementy infrastruktury w ramach jednego systemu sterowania.

Komfort termiczny w 17 strefach

Jednym z kluczowych elementów instalacji jest rozbudowane zarządzanie ogrzewaniem i klimatyzacją.

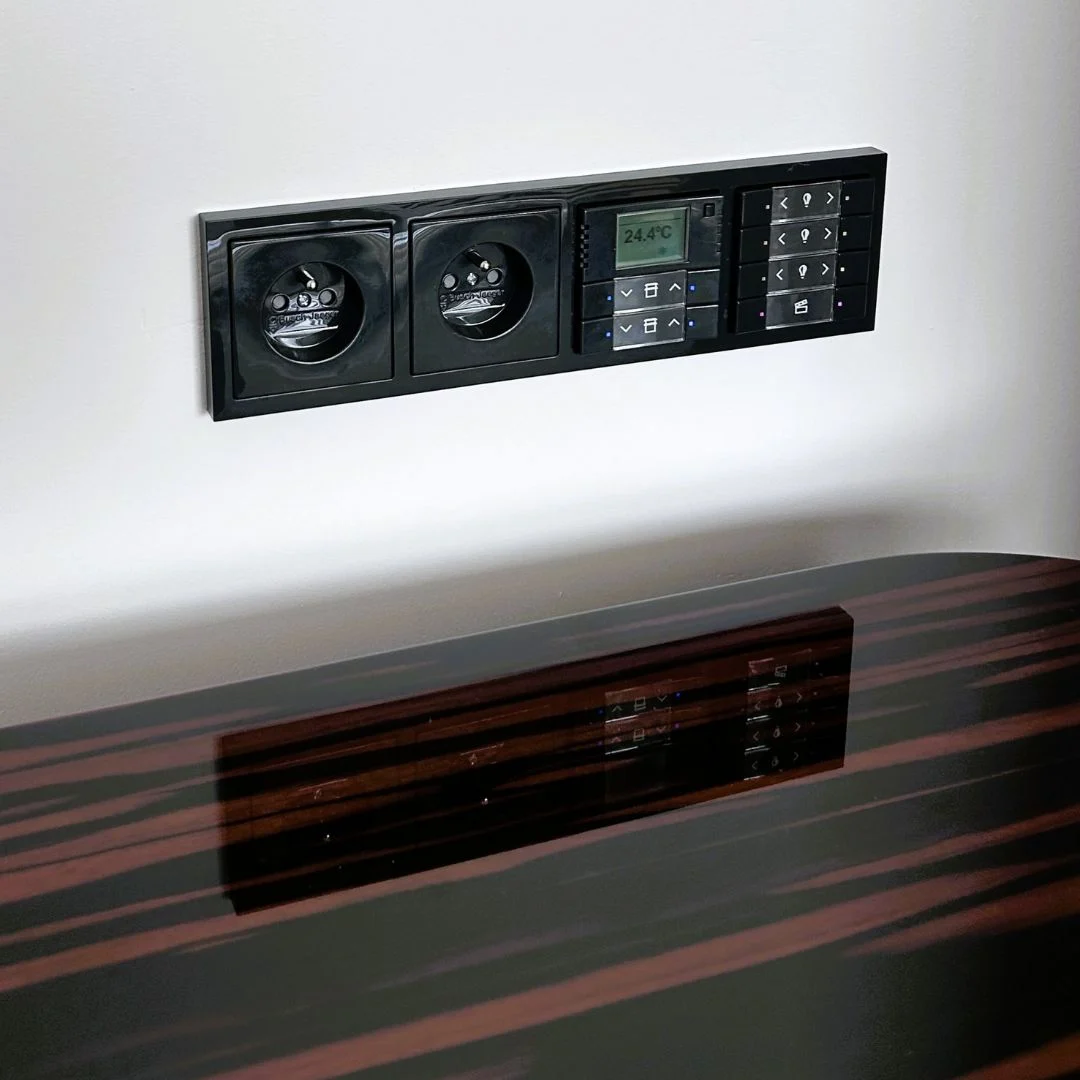

System obsługuje 17 stref ogrzewania podłogowego, a także 4 strefy grzejników kanałowych, w których możliwa jest płynna regulacja obrotów wentylatorów.

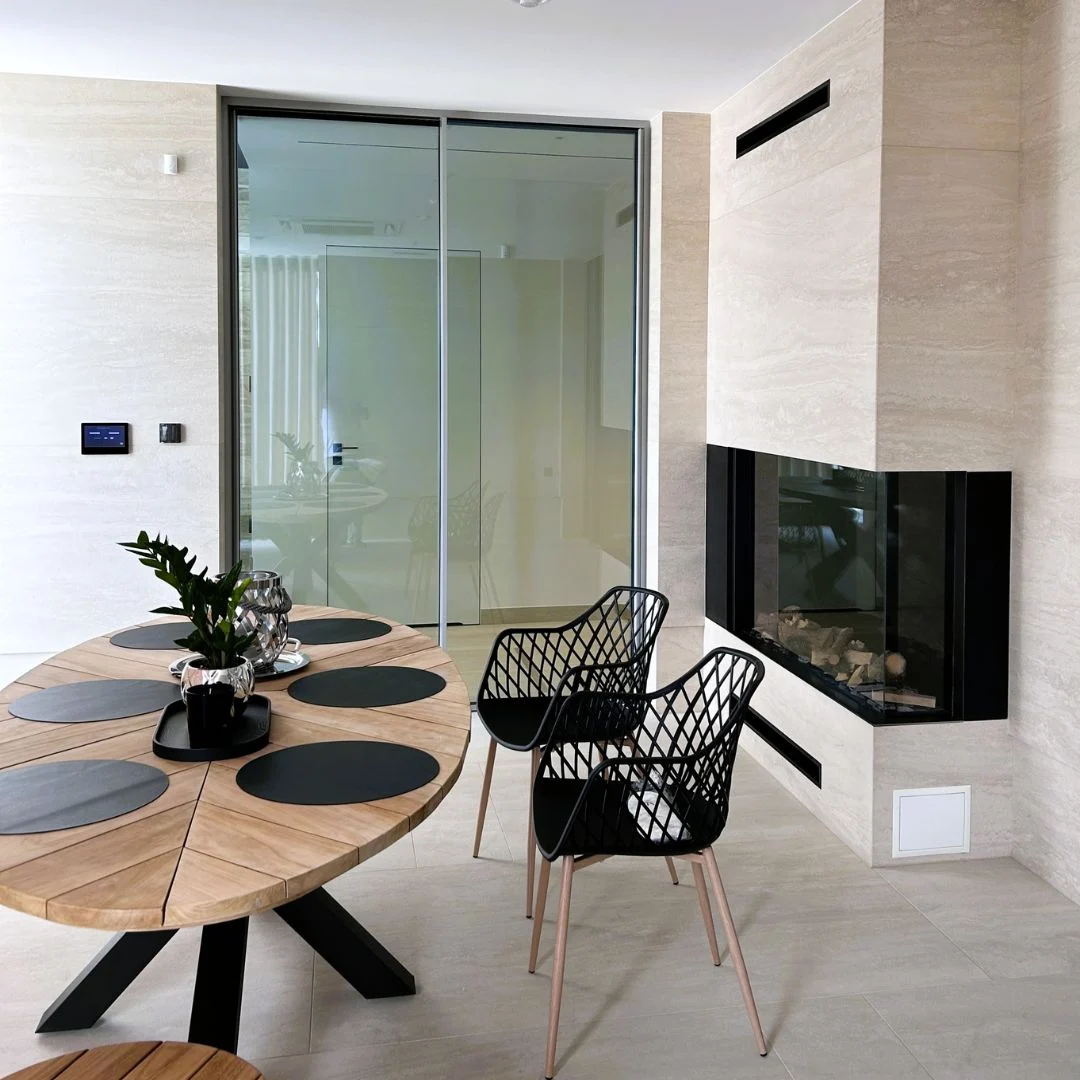

Zintegrowano również 8 stref klimatyzacji, a także kominki gazowe z możliwością sterowania płomieniem. Za wentylację mechaniczną odpowiadają centrale Clima Gold zintegrowane z systemem KNX za pomocą interfejsu KNX-Modbus.

Całość uzupełnia stacja pogodowa oraz czujniki temperatury i wiatru, które dostarczają systemowi informacji potrzebnych do odpowiedniego reagowania na warunki zewnętrzne.

Automatyka okien, żaluzji i zasłon

KNX steruje również rozbudowaną automatyką stolarki i osłon przeciwsłonecznych.

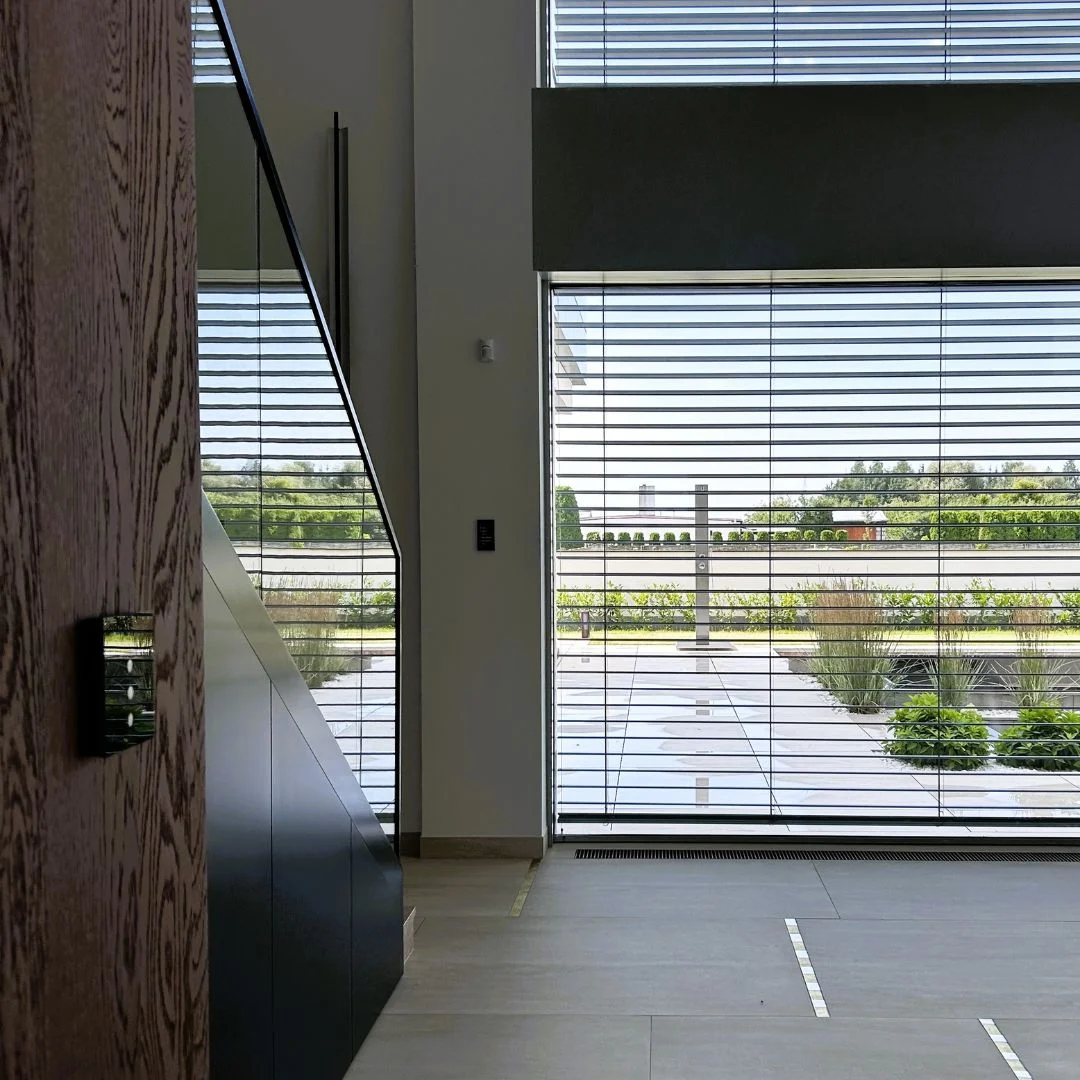

W ramach realizacji zintegrowaliśmy 24 żaluzje zewnętrzne, 3 zasłony, 3 przesuwne okna tarasowe oraz 5 okien dachowych ROTO wraz z roletami.

Automatyka pozwala objąć te elementy wspólnym systemem sterowania, zapewniając wygodę użytkowania i możliwość powiązania ich pracy z innymi funkcjami budynku.

Ochrona budynku przed skutkami awarii

Automatyka została wykorzystana również do ochrony technicznej rezydencji.

W dużych oknach zastosowano kable grzejne, które zabezpieczają powierzchnie przed skraplaniem wilgoci.

System zarządza także głównym zaworem wody. W przypadku wykrycia zalania automatyka może odciąć dopływ wody, ograniczając skutki awarii.

Bezpieczeństwo oparte na integracji

System KNX współpracuje z instalacją alarmową oraz monitoringiem wizyjnym, tworząc zintegrowany system bezpieczeństwa.

W ramach realizacji zastosowano również czujniki dymu oraz rozwiązania związane z ochroną budynku i jego wyposażenia.

Stacja pogodowa i czujnik wiatru pełnią dodatkową funkcję ochronną – w przypadku silnego wiatru system może wykorzystać informacje o warunkach atmosferycznych do ochrony żaluzji zewnętrznych.

Kontrola dostępu i automatyka bram

Integralną częścią systemu jest kontrola dostępu. Zastosowano skanery linii papilarnych obsługujące drzwi wejściowe oraz wewnętrzne strefy dostępu.

Automatyka obejmuje również bramę wjazdową oraz 3 bramy garażowe, które zostały włączone do wspólnego systemu zarządzania budynkiem.

Inteligentne zarządzanie otoczeniem

Automatyka nie kończy się na samym budynku. System obejmuje również wybrane instalacje zewnętrzne.

Sterowaniu podlega automatyczne podlewanie ogrodu podzielone na 6 stref, wyposażone w czujnik wilgotności gleby. System zarządza także oświetleniem ogrodu, oświetleniem budynku gospodarczego oraz gniazdami zewnętrznymi.

Zintegrowane zostało również sterowanie zaworem zraszania GWC.

Jedna infrastruktura dla wielu systemów

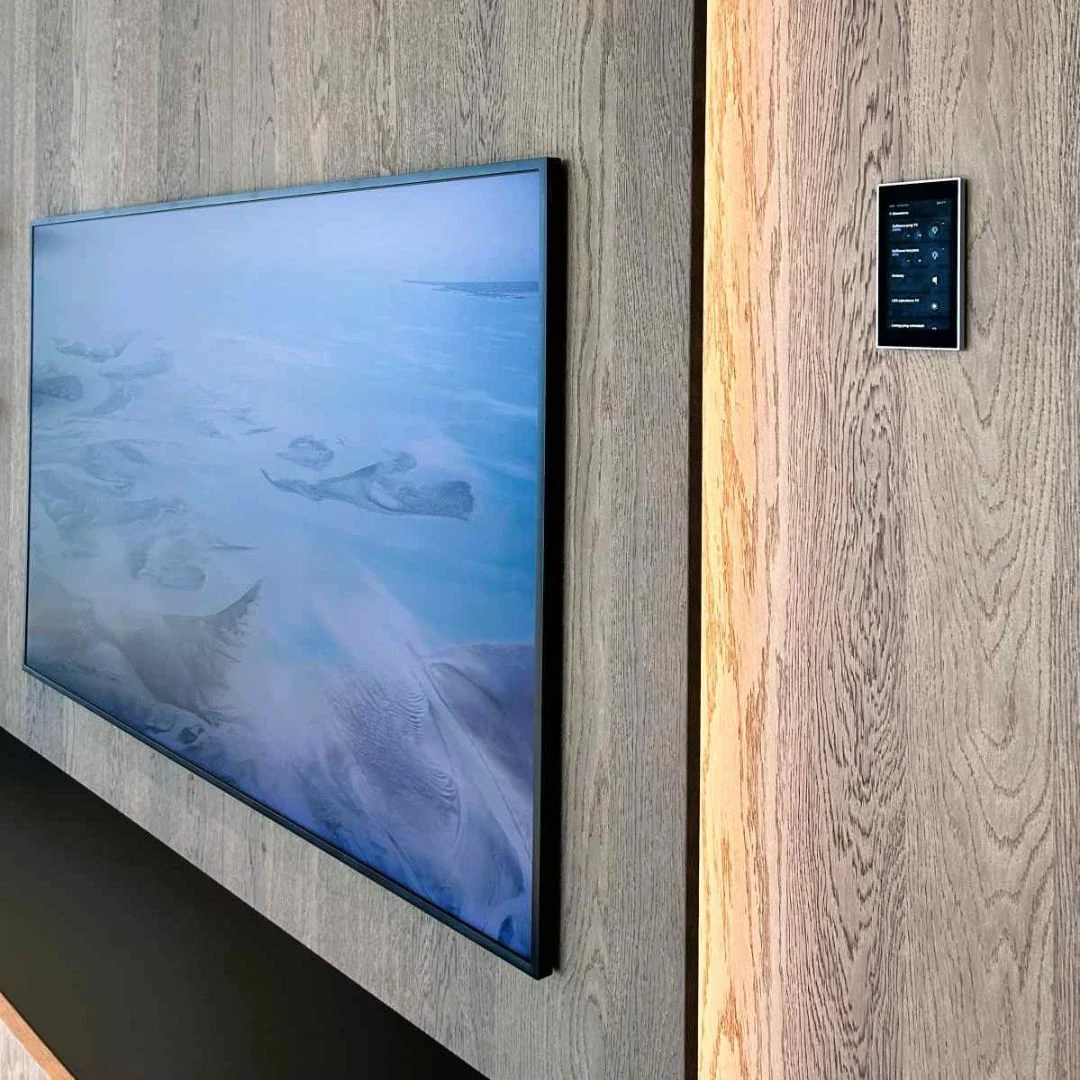

Za stabilność całej instalacji odpowiada infrastruktura KNX oparta na aparaturze ABB. Sercem systemu jest centrala GIRA HomeServer, która zapewnia centralne zarządzanie oraz dostęp do funkcji automatyki również zdalnie.

Rozdzielnice zostały wyposażone w aparaturę KNX marek ABB, Tema – przedstawiciel Gira w Polsce – oraz MDT.

Tak zaprojektowana instalacja pozwala połączyć w jeden system rozwiązania odpowiedzialne za oświetlenie, ogrzewanie, klimatyzację, wentylację, automatykę stolarki, bezpieczeństwo, kontrolę dostępu oraz wybrane elementy infrastruktury zewnętrznej.

Automatyka, która pracuje razem z budynkiem

Ta realizacja pokazuje, jak wiele obszarów funkcjonowania rezydencji można zintegrować w ramach jednej infrastruktury KNX.

Od światła i temperatury, przez żaluzje, okna i bramy, aż po podlewanie ogrodu, ochronę przed zalaniem, monitoring i kontrolę dostępu – poszczególne instalacje nie funkcjonują jako niezależne urządzenia, ale jako elementy jednego, spójnego systemu automatyki budynkowej.

Realizacja: POZELM
Rekomendowany integrator KNX Polska – Stowarzyszenie, Narodowa Grupa KNX Association
Lokalizacja: województwo wielkopolskie
Kategoria: inteligentna rezydencja KNX
